2.1 性能結構：

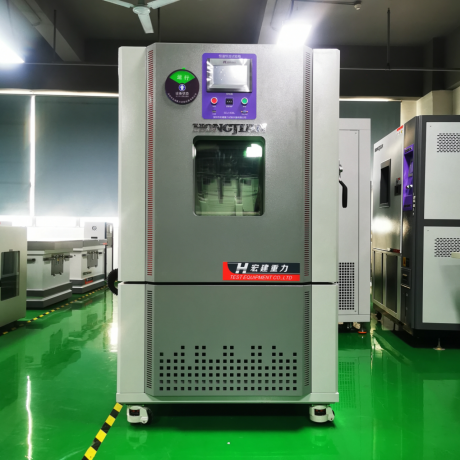

產品型號： HG-80L
2.2 技術規格
溫度范圍-50℃～150℃
A、高溫室： 150 ℃
1.預熱溫度范圍：+35℃～+160℃
B、低溫室：-50 ℃
1.預冷范圍：-50℃～0℃
C、沖擊溫度范圍：-40℃~＋150 ℃
1.溫度偏差：±2℃
2.溫度轉換時間10秒～1分鐘
3.溫度恢復時間：約5分鐘,
注：以上性能指標是在室溫為+25℃，無試樣條件下測得的數值。
A、機器結構與材質：
1、 內箱尺寸（測試區）：400×400×500(mm)；
2、 外箱參考尺寸實物尺寸為準（深寬高）：約1600×1400×1850(mm)
3、結構：高溫區、低溫區、可移動吊籃測試區；
4、內箱材質：SUS304耐熱耐寒不銹鋼板。
5、外箱材質：冷軋鋼板精粉烤漆
B、機械結購：
1、本系統符合冷熱循環之可靠度試驗規格(CNS,MIL,IEC等標準)；
2、測試樣品置于樣品架,高精度氣動系統驅動蓄熱區或蓄冷區之閥門,引導氣流循環,以達冷熱溫測試之均勻；
3、采用特殊設計,節省空間且操作高度適中,維修保養容易；
4、保溫層采用耐高溫聚氨酯泡沫和隔熱高密度纖維棉,并使用新設計之K型防汗導管系統；
C、冷凍系統與溫度控制
1、配有自動及手動除霜回路；
2、鎳鉻合金電加熱器；
3、內螺旋式K-TYPE冷媒銅管；
4、原裝進口省電型高效率壓縮機 ；
5、斜率式FIN—TUBE蒸發器；
6、原裝進口電磁閥、干燥過濾器、毛細管等冷凍元件；
7、采用風冷式冷凝器；
8、冷媒使用高穩定性之R502環保冷媒；
9、制冷系統采用單級壓縮機,快速,穩定。
10、蓄熱區、蓄冷區采用多翼式循環風扇,強制風量對流,提高均勻溫度效果。
11、冷熱區與測試區皆采用PID+SSR微電腦控溫，自動演算達高控制精度。
D、送風循環系統
1、進口馬達加不銹鋼長軸心連接多翼離心式循環風扇；
2、FLOW THROW送風方式,水平擴散垂直熱交換弧形循環；
E、系統說明
1、系統可作自動循環沖擊或手動選擇性沖擊；
2、溫度感應器PT100傳送信號至觸摸式可編程控制器。
3、可任意設定高溫或低溫模式沖擊；
4、內部動作程序由PLC與控制器連線控制，防止誤操作。
5、故障時，配有自動停，回路及警示訊號；
6、單獨設定高溫或低溫時，亦可作時間控制，最大時間可達999小時；
7、最大循環周期(CYCLE)可達999次。
F 控制器
1、 液晶觸摸式可編程控制器。
2、觸摸式高析度熒幕可任意設定固定條件程序條件。
3、可設定時間范圍0—99H59min。
4、可程式模式同時設定120組不同條件之程式，任一組程序中，可分1200段進行工作，可任意截取部分段數來執行循環，或作任意段、組的周期循環工作。每組程序內，最多可設定1200段不同之溫度及時間（每段最大可設定99h59min）120組程式又可任意作串接，最大段數循環周期可達999次。
5、安全具有斷電記憶裝置，復電時可繼續執行剩余之程式，并且可作機器預約執行啟動及機器運轉時間。
6、控制升、降溫可作斜率控制、曲線控制，并且具有自行校正溫度、濕度基準點之功能。具有PID自動演算之功能，可減少人為設定時所帶來之便。
7、設置觸摸式設定、安位直接顯示、所有條件完全由微電腦自動鎖定
8、報警在設定或運轉中如發生錯誤時，會提供警示訊號
9、輸出控制器具有記錄訊號端口輸出，可連接溫濕度記錄儀
10、接口具備標準RS—232通訊界面，傳輸距離長，可連線PC作控制及記錄。
1、附有無熔絲保護開關(帶漏電保護)；
2、控制系統有相序保護與過欠電壓電流保護；
3、超溫保護開關；
4、冷凍壓縮機過負載保護裝置；
5、壓縮機高低壓保護開關；
6、各風扇馬達與風路閘門馬達皆附過載保護；
電源：三相AC380V，50HZ 功率：20KW
GJBB150.5-86
GB 2423.23 電工電子產品環境試驗 試驗Q：密封
GB 2423.10 電工電子產品環境試驗 試驗Fc和導則
GB 2423.3 電工電子產品環境試驗 試驗Ca：恒定濕熱
GB 2423.4 電工電子產品環境試驗 試驗Db：交變濕熱
2.7機器附件：
1．隔層架 2個
2．機器操作說明書 1冊
3．操作保養手冊 1冊
4．附可調固定式活動輪 4組
5. 冷卻系統 1套
2.8客戶自備:
1. 安裝場所的準備
2. 供電電源/氣源的準備
